Указания по проектированию для резьбовой технологии HELICOIL® plus и HELICOIL®

Определение номинальной длины

Ориентировочные значения для определения минимальной длины резьбовой вставки HELICOIL® plus, в зависимости от посадочного материала и класса прочности болтов, действительны для температуры 20°C.

Прочность
посадочного
материала
Класс прочности болтов
Предел прочности
при растяжении
Rm (N/mm2)
3.6 / 4.6 4.8 / 5.6 5.8 / 6.6 6.8 / 6.9 8.8 9.8 10.9 12.9 14.9
bis 100 1,5 d 1,5 d 2 d 2,5 d 3 d 3 d
> 100 – 150 1,5 d 1,5 d 2 d 2 d 2,5 d 2,5 d 2,5 d 2,5 d 3 d
> 150 – 200 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d 2 d 2,5 d 2,5 d
> 200 – 250 1 d 1 d 1,5 d 1,5 d 1,5 d 1,5 d 2 d 2,5 d 2,5 d
> 250 – 300 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d
> 300 – 350 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d
> 350 – 400 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d
> 400 – 000 1 d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d

Таблица значений для определения номинальной длины действительна для алюминия, а также материалов с соотношением:
Напряжение среза / Напряжение при растяжении (Rm) = от 0,6 до 0,7

Чугунные сплавы частично характеризуются соотношением:
Напряжение среза / Напряжение при растяжении (Rm) = от 0,8 до 1,4

Ориентировочные значения измеряются, исходя из того, что в соединении болт является более слабым звеном.

Рекомендуемые номинальные длины могут быть занижены, если это подтверждают опыты.

Поставляются промежуточные длины.

Действительные температурные пределы: алюминиевые сплавы Тmax = 300°С.

При расчете болтовых соединений, испытывающих термическую нагрузку, необходимо учитывать изменения параметров материалов, зависящих от температуры.

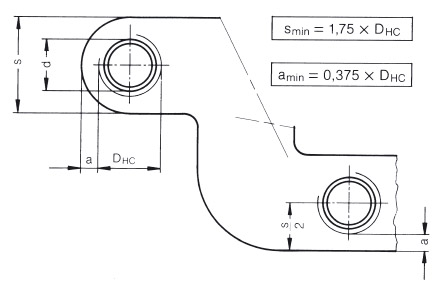

Минимальная толщина стенки

Расчёт минимальной толщины стенки, в значительной мере, определяется отдельными рабочими параметрами. Они, в свою очередь, определяют прочность материала, а также длину ввинчивания. Указанные формулы ориентировочных значений действительны для алюминиевых, литейных и деформируемых сплавов и для длины ввинчивания HELICOIL® plus 1,5 d.

d = номинальный O
DHC = наружный O посадочной резьбы
а = остаточная толщина стенки



Графическое изображение на примере M 10 x 15:

Резьбовая вставка HELICOIL® plus в установленном виде
Резьбовая вставка HELICOIL® plus с болтом в установленном виде
